在機場安檢時若經過安全門有叫聲, 安檢人員就會叫你到旁邊,拿一支專業的金屬偵測器在你全身上下掃描, 看看你有沒有攜帶被禁止的金屬物品, 如刀、槍等。本套件是一個簡單的偵測設備,也有一些偵測的效果。



元件名稱數量

PCB板x1

蜂鳴器x1

100UF25V電解電容x1

104瓷片電容x2

222滌綸電容x2

220K電阻0.25Wx1

2.2K電阻0.25Wx1

100歐藍白電位器x1

9018三極管x1

9015三極管x1

9012三極管x1

22AWG導線 紅 10CMx1

22AWG導線 黑 10CMx1

外殼x1

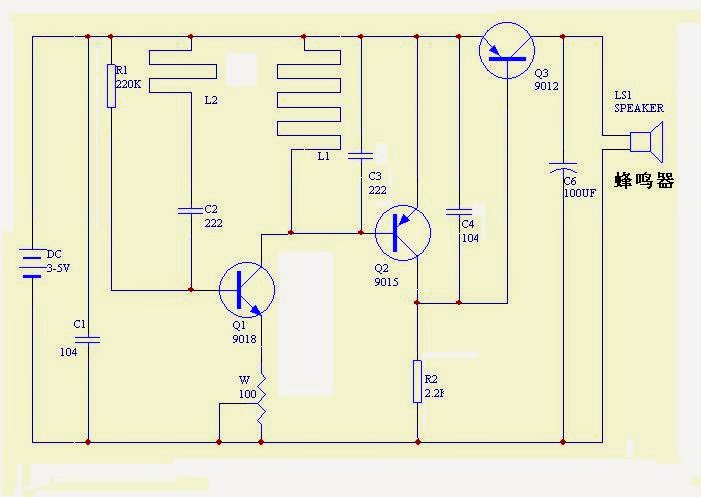

金屬偵測器原理電路圖



Q1、L1、L2、C2、C3、R1、W組成高頻振盪電路,調節電位器W,可以改變振盪級增益,使振盪器處於臨界振盪狀態,也就是說剛好使振盪器起振。Q2、Q3組成檢測電路,電路正常振盪時,振盪電壓交流電壓超過0.6V時,Q2就會在負半周導通將C4放電短路,結果導致Q3截止;

當探測線圈L1靠近金屬物體時,會在金屬導體中產生渦電流,使振盪回路中的能量損耗增大,正回饋減弱,處於臨界態的振盪器振盪減弱,甚至無法維持振盪所需的最低能量而停振,使Q2截止,R2給C4充電,Q3導通,推動蜂鳴器發聲。

根據聲音有無,就可以判定探測線圈下面是否有金屬物體了。

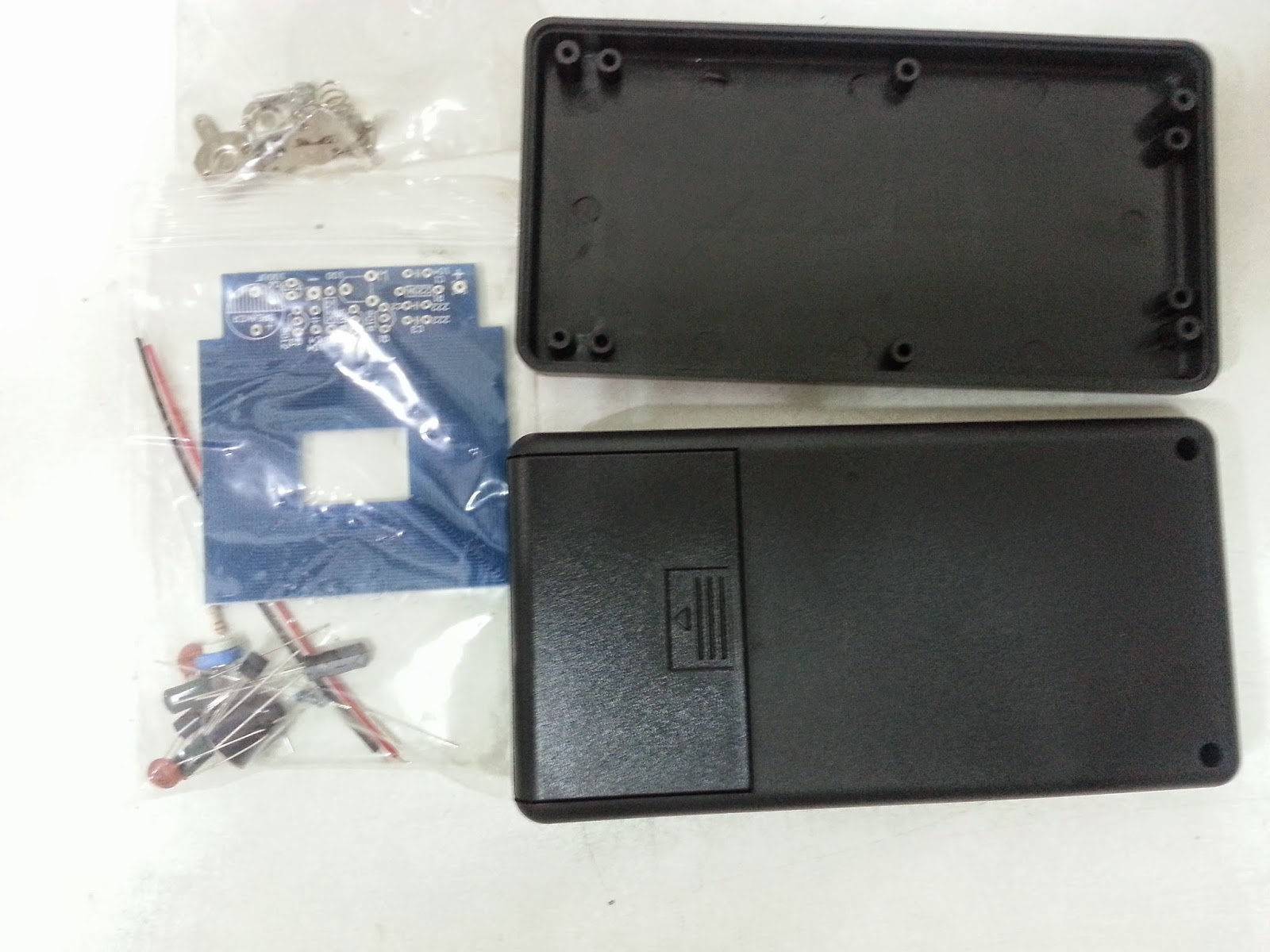

買來的半成品零件包

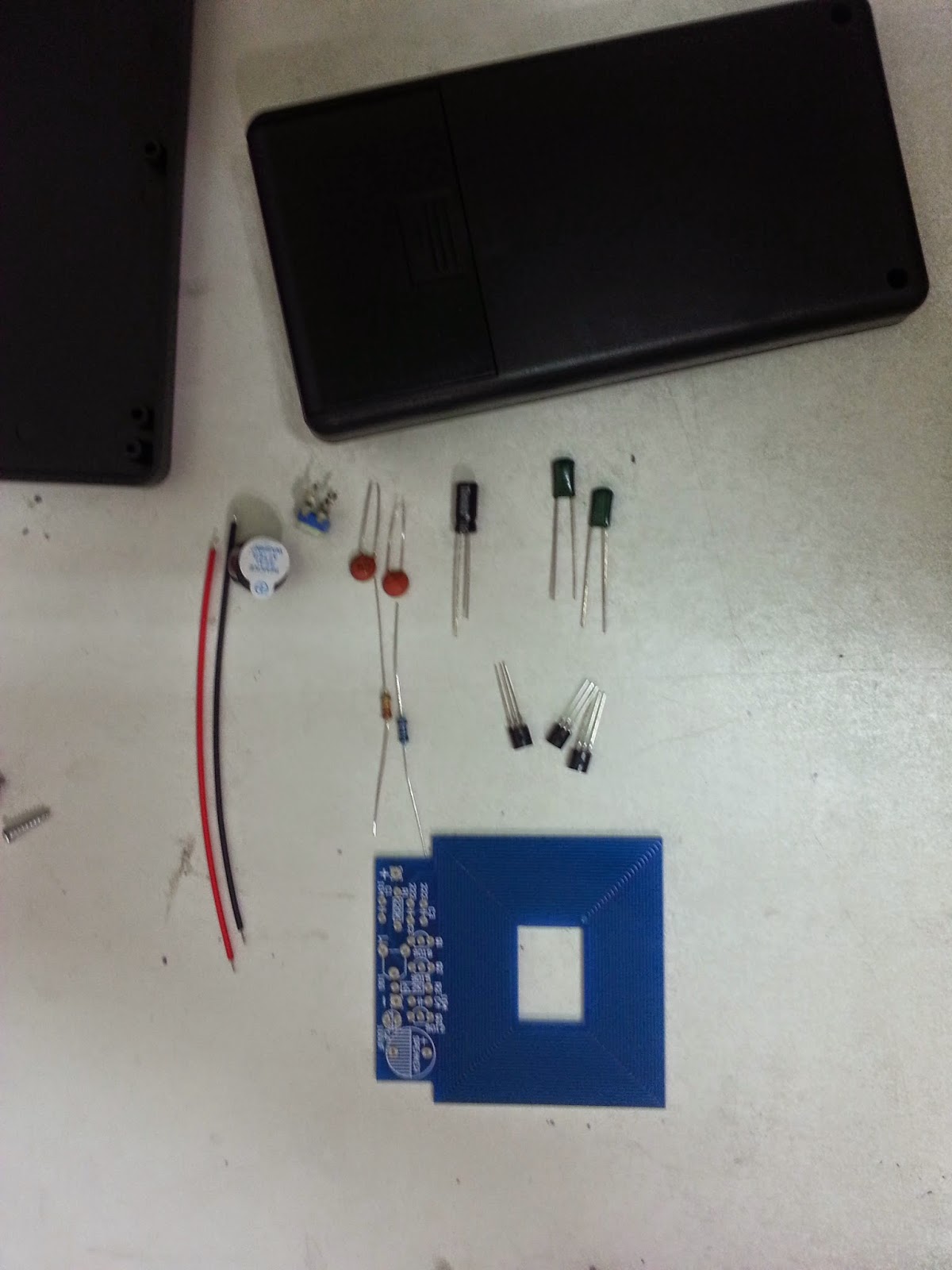

散開來的情形

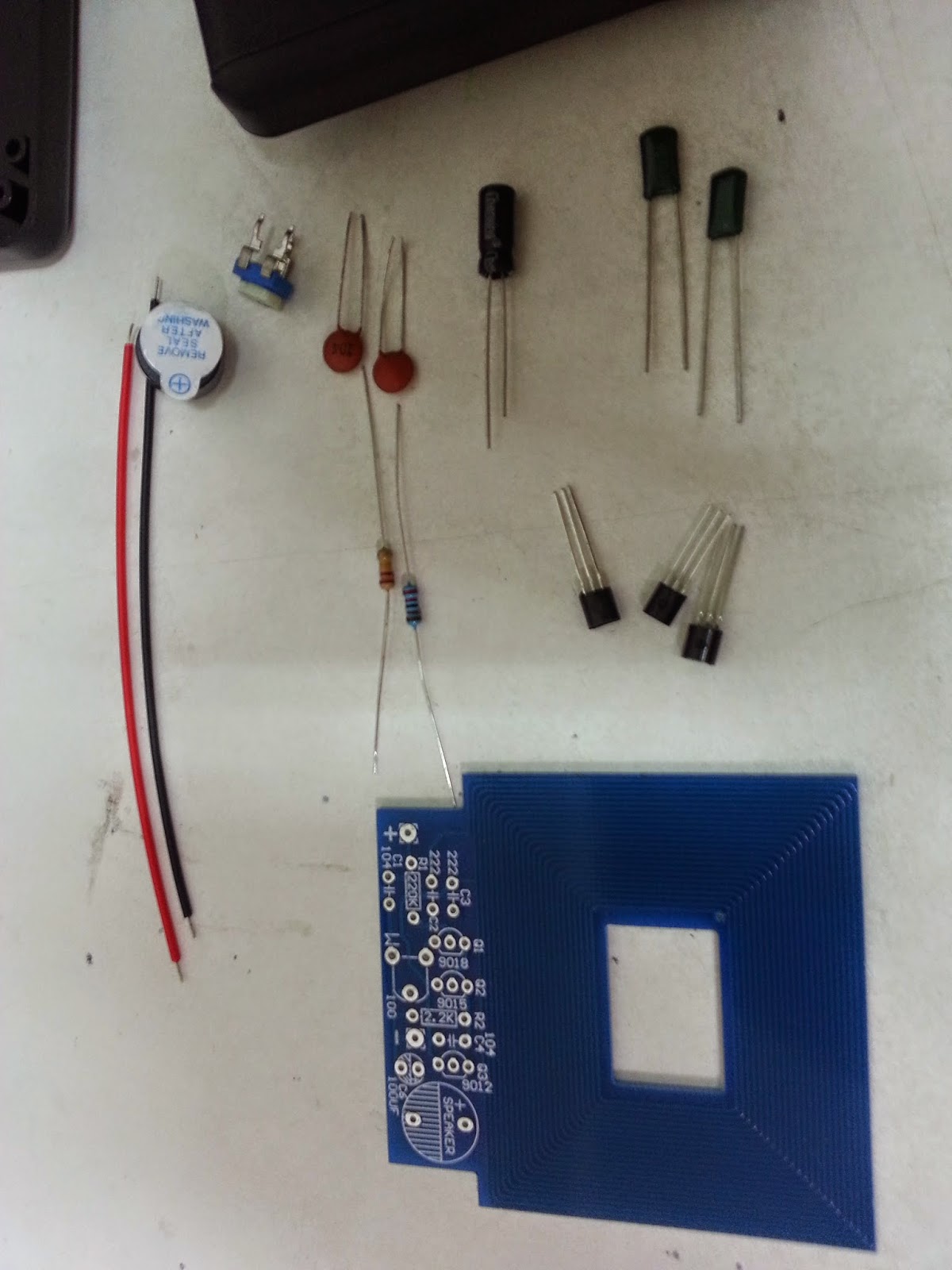

散開來的情形2

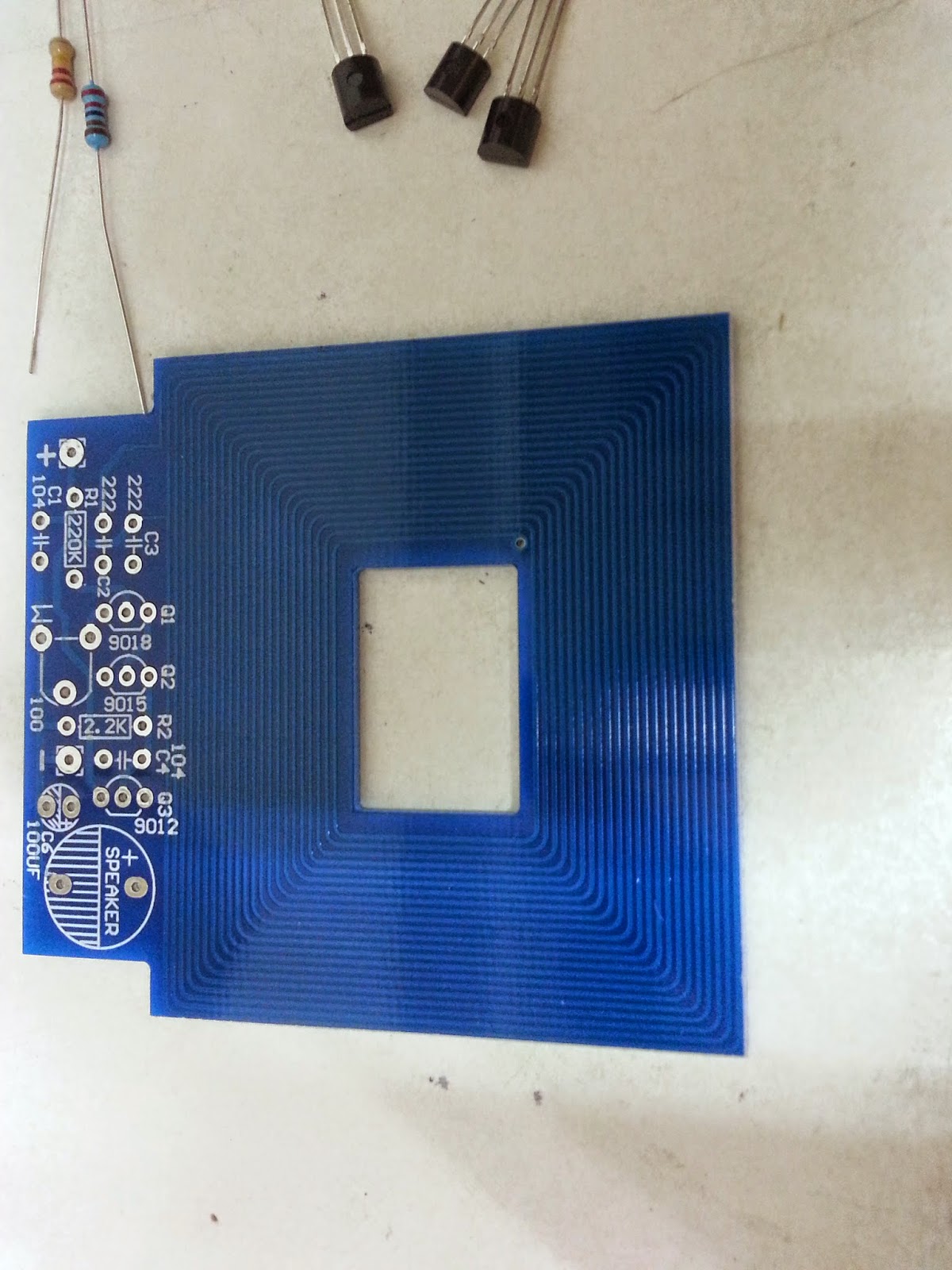

電路板近拍, 主要部分左邊是零件焊接處, 右邊很多圈的是感應線圈。

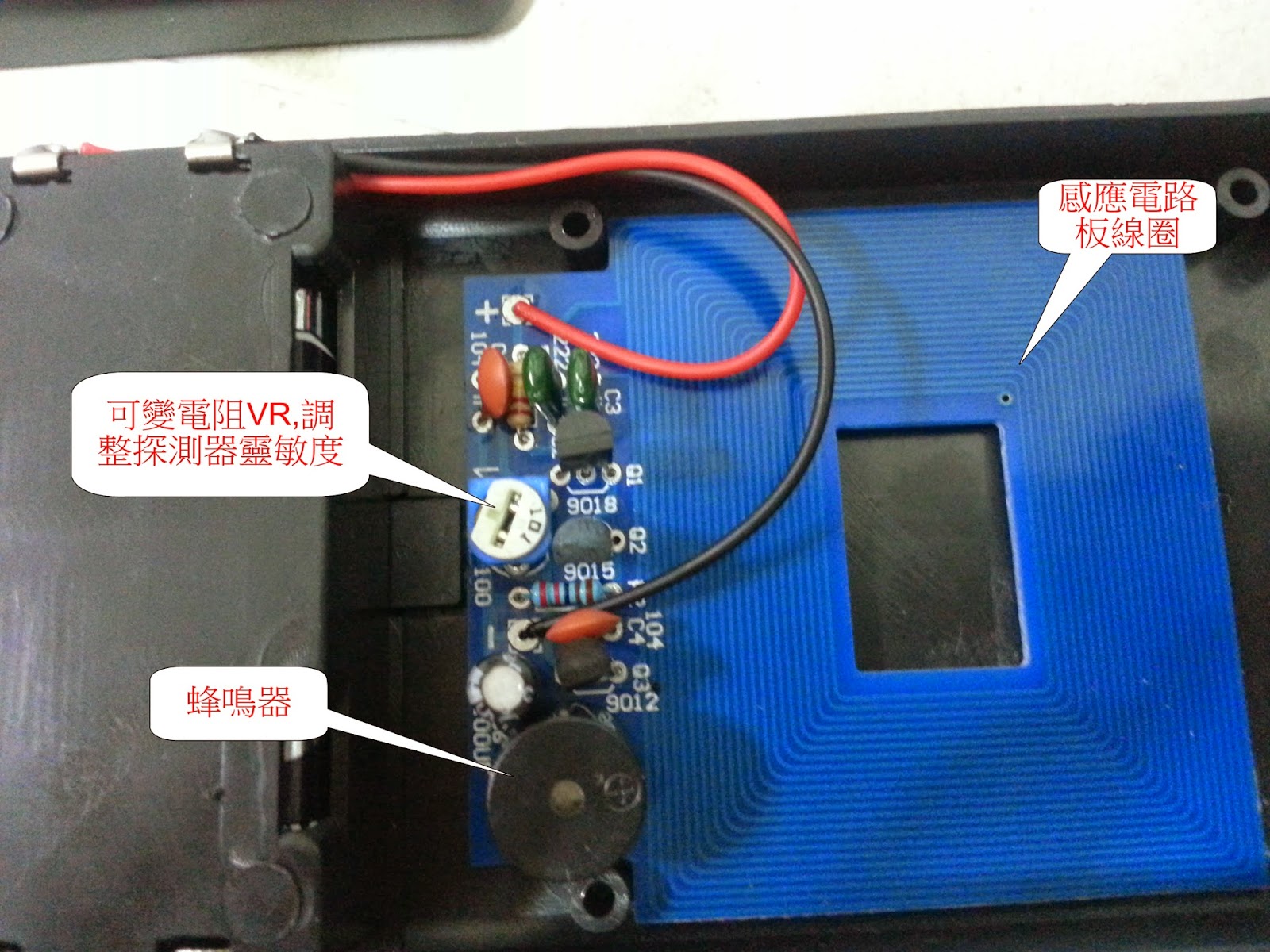

靈敏度可調整可變電組去找到最適合的靈敏度。

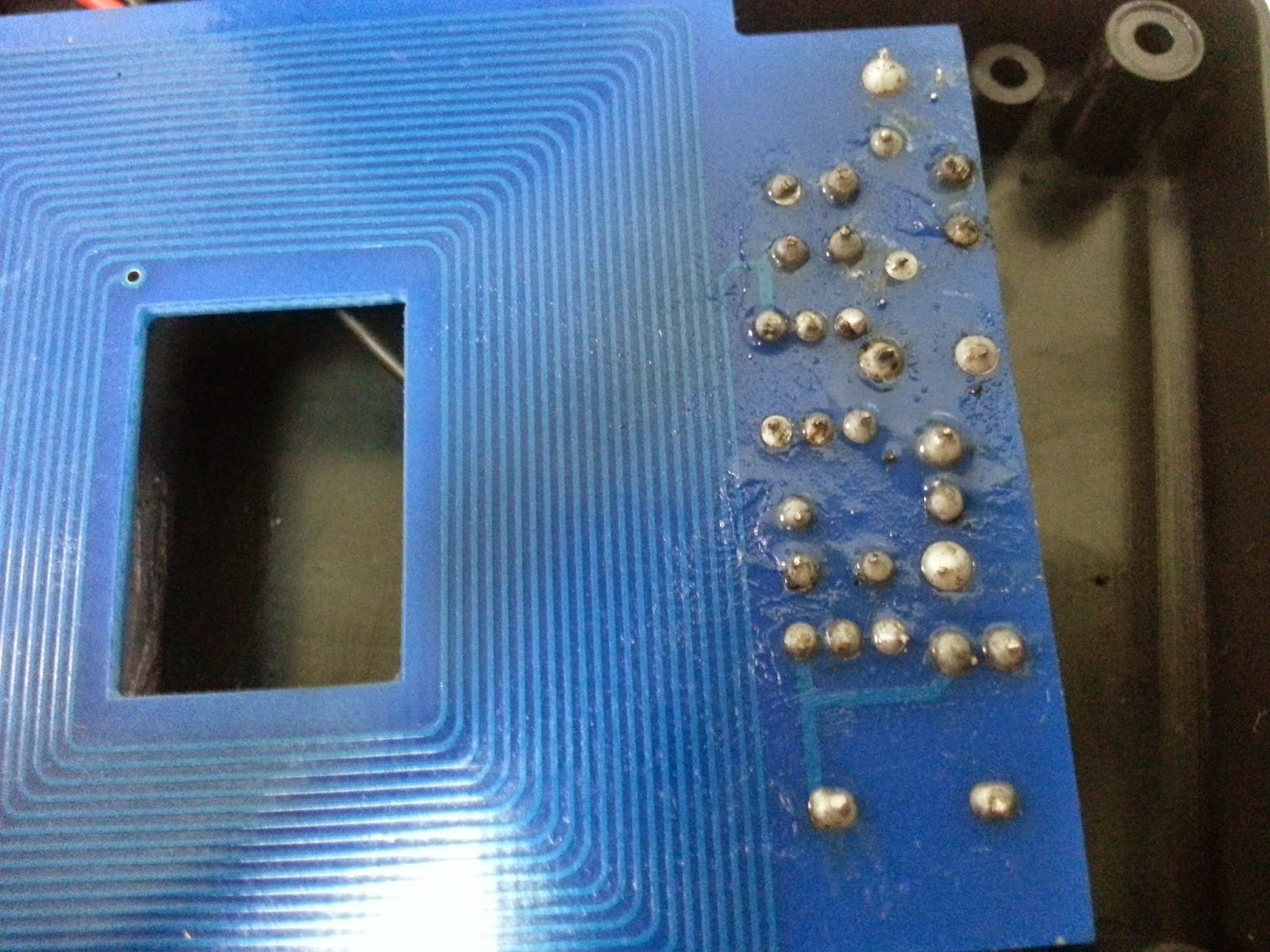

焊接好的電路板背面。
